在低压配电系统中，配电柜抽屉单元因其维护方便、结构紧凑而被广泛应用。特别是1/2单元抽屉，常用于安装小型断路器、控制模块或信号装置。其内部电气连接的可靠性，很大程度上取决于二次接插件、插头座以及接线端子的正确选型与安装。本文将重点探讨低压配电柜抽屉（以常见的1/2单元为例）中，RC2型等二次接插件插头座及配电箱端子的作用、选型要点与接线规范。
一、核心组件功能解析

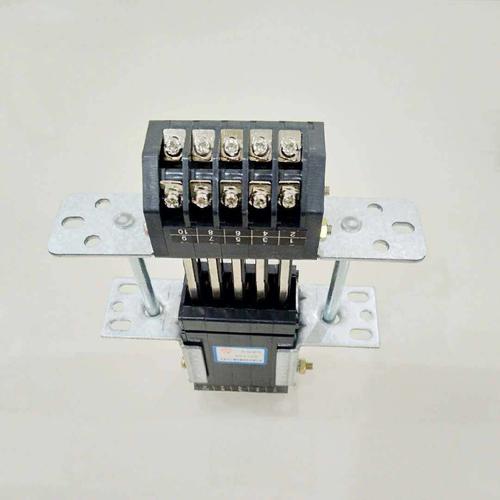

1. 二次接插件与插头座：
在抽屉式配电柜中，二次回路（控制、测量、信号回路）的连接需要具备快速插拔功能，以便在抽出抽屉进行检修时，能自动断开这些回路，同时保证主回路（一次回路）的隔离。插头通常固定在抽屉本体上，插座则安装在配电柜的固定框架上。当抽屉推入时，插头与插座自动对准并连接，实现二次线路的贯通。RC2型是其中一种常见的工业接插件型号，以其可靠的接触性能、防误插设计和一定的防护等级被广泛使用。
2. 接线端子：
接线端子是柜内导线连接的核心部件，负责实现导线与设备（如断路器、继电器）、或导线与导线之间的可靠、有序连接。在配电箱（柜）中，端子排通常集中布置，便于布线、查线和维护。端子类型繁多，包括普通端子、熔断器端子、接地端子、试验端子等，其选择需根据电流大小、导线规格和功能需求而定。
二、选型与配合要点
- 电流与电压等级：首先需根据二次回路的额定工作电流和电压选择接插件和端子。RC2型接插件通常适用于控制回路，其电流等级（如10A）需大于回路最大工作电流，并留有裕量。端子则需匹配导线截面积和负载电流。
- 极数匹配：根据抽屉需要连接的二次线路数量（如控制电源、合闸信号、分闸信号、状态反馈、通讯线等），选择具有足够极数（针脚数）的插头座。1/2单元抽屉空间有限，常选用紧凑型的多极接插件。
- 防误插与编码：为防止类似规格不同功能的插头误插，许多接插件（包括RC2系列）提供机械编码键或颜色编码选项。在设计和安装时，应为不同功能的回路设定不同的编码，确保唯一性。
- 导线与端子的压接：必须使用合适的压线工具，确保导线与端子铜管部分压接牢固，接触电阻低，且不损伤导线。对于插头座后的引线，通常需使用针形或片形预绝缘端子，以便插入接插件的尾部连接器。
三、安装与接线规范
- 布局规划：在抽屉内，接插件（插头部分）应固定牢固，其后方应留有足够的布线空间和弯曲半径。连接到插头的导线应捆扎整齐，并用缠绕管或线槽保护。
- 接线顺序：遵循从柜体端子排到固定框架插座，再到抽屉插头的路径进行布线。所有导线应套以清晰的线号管，线号与原理图、接线图一致。这是后期调试和维护的关键。
- 可靠接触：确保插头与插座完全插入并锁紧（如有锁紧机构）。检查插座侧接线是否牢固，避免因抽屉频繁抽插导致松动。
- 安全与绝缘：所有接线点的裸露导电部分应符合安全距离要求。不同电压等级的回路（如220V AC控制电源和24V DC信号）的导线，应尽量分开布线或采取隔离措施，必要时使用带隔离挡板的端子排。
四、常见问题与维护
- 接触不良：多因插针/插孔氧化、污损或弹性失效导致。表现为信号不稳定、设备误动作。定期检查（尤其在潮湿环境）和清洁接触件至关重要。
- 插拔力异常：插拔过紧或过松都属异常，可能源于对准偏差、部件磨损或型号不匹配。需检查安装支架和接插件本体。
- 端子发热：若发现端子异常发热，应立即检查是否接线松动、负载过流或端子规格选小。
###
低压配电柜抽屉单元中的二次接插件（如RC2型）、插头座及配电箱端子，虽看似是辅助部件，却是保障整个控制系统可靠、安全、易维护的神经枢纽。从精准选型到规范安装，每一个细节都影响着配电系统的稳定运行。在实际工程中，必须严格依据图纸和技术标准进行操作，并做好标识，为系统的长期可靠运行奠定坚实基础。
